Co to jest CAMM? Czy pamięć CAMM zastąpi SO-DIMM?
Kiedy mówimy o pamięci RAM laptopa, pierwszą rzeczą, która przychodzi na myśl, są moduły SODIMM (Small Outline Dual In-line Memory Module). Jest to moduł pamięci o mniejszym zarysie i grubości niż standardowe moduły DIMM, przeznaczony głównie do laptopów i notebooków.
Te mniejsze wersje pamięci RAM pozwalają na zaimplementowanie większej ilości pamięci na mniejszej przestrzeni, dzięki czemu laptopy mają taką samą pojemność pamięci RAM, jak ich odpowiedniki w komputerach stacjonarnych, nie tracąc na przenośności i niskiej wadze.
Jednak pamięć SODIMM RAM ma już ponad 25 lat, co czyni ją stosunkowo starą technologią. Laptopy używają standardu SO-DIMM od dziesięcioleci, ale zaczyna on osiągać limit swojej wydajności. Dotyczy to głównie ograniczeń szybkości pamięci, ponieważ pamięć DDR staje się coraz szybsza.
Dell postanowił zaproponować rozwiązanie, które skróci odległość, jaką pokonują dane między pamięcią RAM a procesorem.
Czym dokładnie jest CAMM?
CAMM (Compression Attached Memory Module), to pamięć RAM stworzona przez firmę Dell we współpracy z Joint Electron Device Engineering Council, organizacją opracowującą otwarte standardy dla przemysłu mikroelektronicznego.
Od 2023 r. tylko dwa modele laptopów obsługują CAMM: stacje robocze Dell Precision 7670 i 7770. Chociaż Dell jest właścicielem patentów, firma współpracuje z JEDEC nad przekształceniem CAMM w otwarty standard dla laptopów w przyszłości.
Zalety i przewaga CAMM nad SO-DIMM.
- Płaska, szeroka obudowa zapewnia znacznie niższą wysokość Z niż w przypadku modułów SO-DIMM.
- Zmniejszona powierzchnia PCB pod modułem CAMM pozwala zaoszczędzić cenne miejsce na inne komponenty płyty głównej.
- CAMM jest skalowalny od czterokanałowego do dwukanałowego lub jednokanałowego, jeśli jest to konieczne, aby osiągnąć różne cele cenowe.
- CAMM eliminuje potrzebę stosowania dwóch gniazd pamięci RAM. Ponieważ pendrive'y CAMM mają pojemność 128 GB lub większą, do większości urządzeń potrzebujesz tylko jednego.
Jak działa CAMM?
Sekret tkwi w części nazwy „dołączonej do kompresji”. Ten wąski moduł i jego styki są dociskane do pręta, który znajduje się między nim a płytą główną. Ten pasek lub element pośredniczący jest po obu stronach połączony ze stykami, które łączą się z paskiem styków na płycie głównej.
Moduły SO-DIMM są wyższe, zwłaszcza gdy umieścisz więcej niż jeden, zajmując kluczową przestrzeń, którą można wykorzystać do chłodzenia lub innego układu płyty. Styki ściśnięte w swego rodzaju kanapkę oznaczają również, że są mniej narażone na działanie otwartego powietrza niż częściowo odsłonięte styki modułów i gniazd SO-DIMM.
Mówiąc o układzie planszy, to tutaj CAMM uzyskuje przewagę szybkości. Ze względu na konstrukcję ścieżki — które działają na płycie głównej jako kanały komunikacji pamięci RAM z procesorem — mogą być znacznie krótsze w przypadku modułu CAMM w porównaniu z modułem SO-DIMM. Krótsze ścieżki elektryczne wymagają mniejszej mocy i mogą osiągać wyższe prędkości, a ponadto dają inżynierom więcej miejsca na płycie. Ścieżki SO-DIMM między pamięcią a procesorem mogą mieć do 3 cali, ale CAMM może zmniejszyć odległość do 1,5 cala.
Pamięć CAMM: nadchodzący standard?
Rozwiązanie Dell CAMM nie jest zastrzeżone, jak krążyły plotki, gdy firma Dell je ogłosiła. Firma Dell wykonała prace rozwojowe i przesłała działający projekt do JEDEC do sfinalizowania jako standard branżowy. Jest to hojny gest ze strony firmy Dell, ale także z własnej motywacji.
Aby CAMM odniósł sukces, będzie wymagał szerokiego przyjęcia w branży. Ostatecznie Dell nie produkuje tych modułów, robią to firmy DRAM. Będą musieli mieć motywację ekonomiczną, aby robić je na dużą skalę. CAMM na dużą skalę jest również kluczowym punktem zwrotnym dla konsumentów, dając im większy wybór, jeśli chodzi o aktualizacje lub samoobsługę swoich systemów w inny sposób.

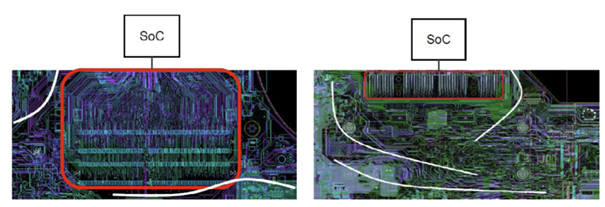

Ponadto Dell sugeruje, że integracja z płytą główną jest prostsza dzięki CAMM, jeśli chodzi o routing DDR. Jak pokazano poniżej, tradycyjny układ SODIMM (po lewej) musi umożliwiać znaczne ślady tras, zaznaczone na czerwono. Jak widać dla CAMM (po prawej), ta przestrzeń jest znacznie zmniejszona. Białe linie ilustrują inne elementy systemu, które należy poprowadzić wokół tych ścieżek. Dłuższe trasy SODIMM oznaczają mniej wydajną wydajność i ogólnie konstrukcja SODIMM zajmuje znacznie więcej miejsca na płycie głównej niż CAMM.
Źródło obrazu: Dell
Jeszcze jedna uwaga, która jest ważna dla wydajności, jest taka, że CAMM jest odpowiednikiem pamięci czterokanałowej. W tym projekcie wszystkie linie mają dostęp do jednego chipa. Ta metodologia różni się od obecnych modułów SODIMM, które są projektami jednokanałowymi lub dwukanałowymi.
Użytkownicy końcowi będą mieli również łatwiejszy czas dzięki aktualizacjom; modernizacja laptopa z czterema modułami SODIMM zwykle wiąże się z usunięciem klawiatury lub płyty głównej, podczas gdy moduł CAMM oznaczałby tylko wymianę jednego modułu.
